简述漏电起痕试验仪的各组成部件功能特点
点击次数：15 更新时间：2026-02-02

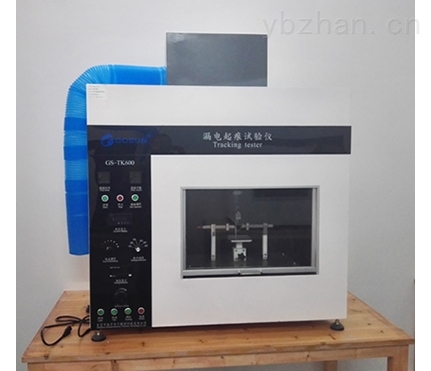

漏电起痕试验仪是评估电工电子产品绝缘材料耐电痕化性能的关键设备，广泛应用于电线电缆、开关插座、PCB板及电器外壳等材料的阻燃与安全认证。其通过模拟污染条件下施加高压并滴加电解液，测试材料表面是否形成导电碳化通道。
漏电起痕试验仪整机性能依赖于高精度电气控制、精准液滴系统与安全防护设计的协同集成。
1、高压电源与调压系统
内置隔离变压器与自耦调压器，输出电压范围通常为100–600VAC（50Hz），分辨率±1V；具备过流保护（≤1A自动切断）、短路锁定及缓升压功能，确保试验过程符合标准要求，避免非标电弧干扰结果。
2、精密液滴计量装置
采用高精度蠕动泵或重力滴液系统，配合电磁阀控制，确保每滴电解液（通常为0.1%NH?Cl溶液）体积严格为20±2μL；滴落间隔可设（标准为30s/滴），重复误差＜±1%，保障试验可比性。
3、标准电极组件
电极由纯铂（Pt）或黄铜制成，尺寸符合IEC60112（倾角30°，间距4mm），通过砝码施加1.0±0.05N垂直压力，确保与试样接触稳定；电极可快速更换，便于清洁或适配不同测试标准。
4、智能控制系统与人机界面
嵌入式微处理器控制电压、滴液、计时与终点判定；7英寸触摸屏实时显示电压、滴数、电流及试验状态；支持预设多组参数，自动记录起痕时间、失效滴数及是否通过，生成PDF报告，满足CNAS实验室认证要求。
5、全封闭防爆试验箱
箱体采用耐高温阻燃工程塑料或不锈钢，内置透明观察窗；顶部设抽风接口，连接通风橱或活性炭过滤装置，及时排出燃烧产生的有毒烟雾（如HCl、CO）；门盖配备联锁开关，开启即断电，杜绝触电风险。
6、多重安全保护机制
集成漏电保护、过温报警、电极短路检测及紧急停止按钮；一旦试样起火或电流突增至0.5A以上，系统5秒内自动切断高压，并声光报警，保障人员与设备安全。
