无人机在物流、测绘、应急救援等领域的应用日益广泛，而抗风性能是决定其飞行安全与任务稳定性的核心指标。打造一座以 “风墙" 为核心的无人机抗风测试实验室，需围绕模拟真实风况、精准采集数据、保障测试安全三大目标，从规划设计、系统搭建到运行管理形成完整闭环。由Delta德尔塔仪器联合电子科技大学（深圳）高等研究院——深思实验室团队、工信部电子五所赛宝低空通航实验室研发制造的无人机抗风试验风墙\可移动风场模拟装置\风墙装置，正成为解决无人机行业抗风性能测试难题的突破性技术。

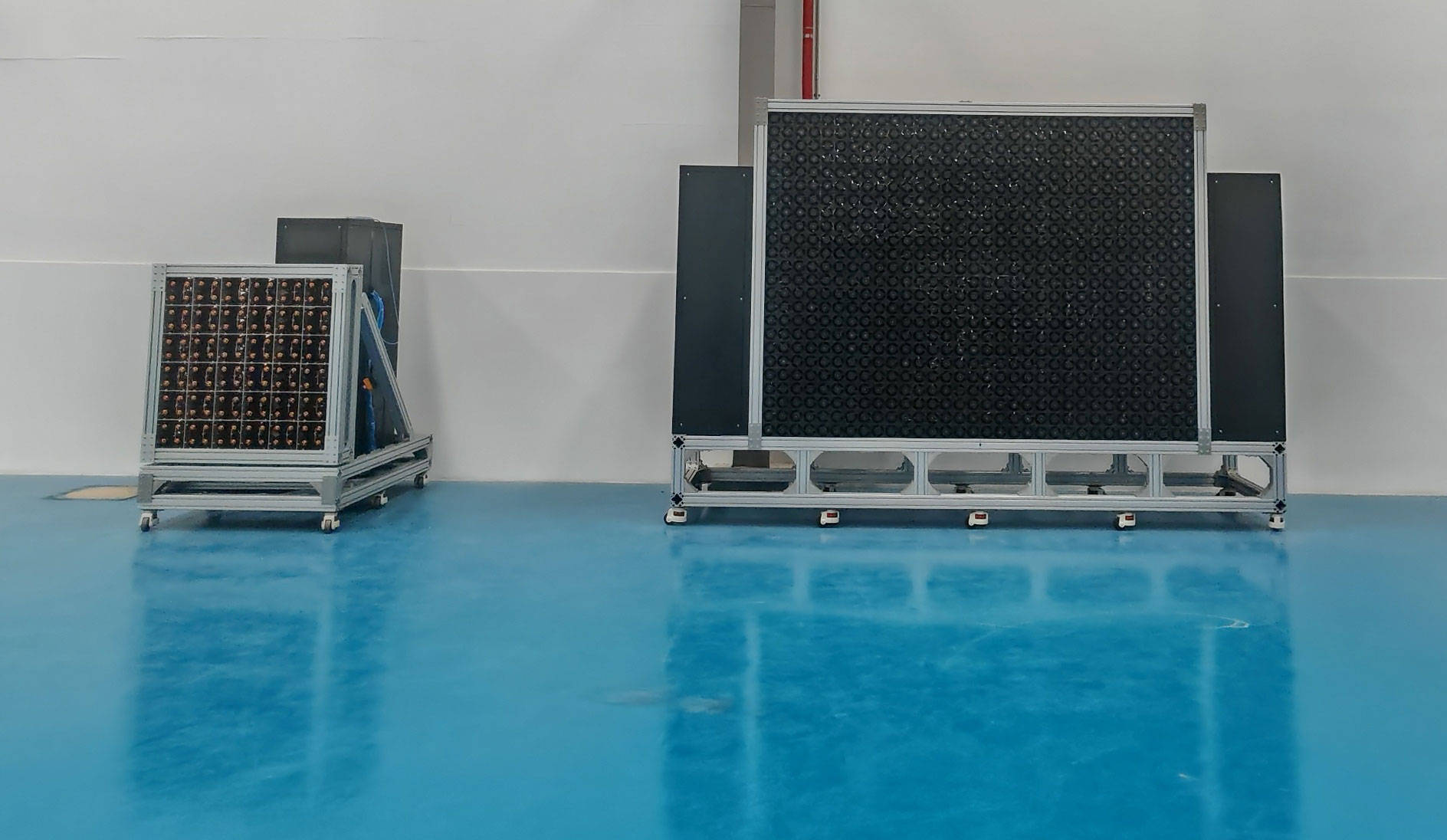

无人机风墙测试系统\无人机抗风试验风墙\可移动风场模拟装置\风墙装置

本文将详细拆解实验室建设的关键环节，为相关机构提供可落地的实施指南。

一、实验室核心目标与规划前提

在启动建设前，需明确实验室的核心定位与技术边界，避免资源浪费或功能缺失。其核心目标是通过风墙系统模拟不同等级、不同类型的自然风况（如恒定风、阵风、乱流），对无人机的起飞、悬停、巡航、降落等全流程进行抗风性能检测，输出风速耐受极限、姿态控制精度、动力系统稳定性等关键数据。

规划阶段需重点明确以下 3 点：

检测能力边界：确定实验室可覆盖的无人机类型（如消费级、工业级、植保无人机）、最大检测尺寸（翼展 / 机长）及风速范围（常规测试需覆盖 0-25m/s，ji端环境测试可拓展至 35m/s 以上）。

选址与空间要求：优先选择远离居民区的工业用地或科研园区，避免风墙运行噪音扰民；测试区域净空尺寸需满足 “无人机飞行半径 + 安全缓冲距离"，通常至少需 20m（长）×15m（宽）×8m（高）。

合规性标准：需符合《建筑设计防火规范》《实验室安全通用要求》等国家标准，同时参考无人机检测领域的行业规范（如 T/CCAA 0089-2022《无人机产品检测认证规则》），确保测试数据的权wei性与通用性。

二、核心系统：风墙与测试环境搭建

风墙系统是实验室的 “心脏"，其性能直接决定测试的真实性与精准度；同时需配套搭建测试区、数据采集区，形成完整的测试链路。

1. 风墙系统：模拟真实风况的核心

风墙系统需具备 “风速可调、风型可控、气流稳定" 三大特点，常见设计方案分为两类：

轴流风机阵列风墙：由数十台可独立控制的轴流风机组成，通过编程调整不同风机的启停与转速，模拟恒定风、阵风（风速骤升骤降）、乱流（多方向气流叠加）等风型；优点是成本较低、维护便捷，适合中小型无人机测试，风速范围可覆盖 0-20m/s。

喷气式风墙：通过高压风机产生气流，经特制风道与喷嘴喷出，气流均匀性更高，可模拟强风（20-35m/s）与ji端湍流；优点是风速上限高、响应速度快，适合工业级、特种无人机测试，但成本与能耗较高。

无论选择哪种方案，均需在风墙出风口设置 “气流整流网"，减少气流扰动；同时在测试区布置多点风速传感器，实时校准实际风速与设定值的偏差，确保误差≤±0.5m/s。

2. 测试区：保障安全与测试有效性

测试区是无人机实际飞行的区域，需兼顾安全防护与测试需求：

空间设计：测试区需与风墙出风口保持 5-8m 距离，确保气流在到达无人机时已稳定；区域四周需安装高 10m 以上的防坠网（网孔≤5cm），地面铺设缓冲垫，避免无人机失控坠毁时损坏设备或伤人。

定位与监控：在测试区顶部安装多台高速摄像机（帧率≥240fps）与毫米波雷达，实时捕捉无人机的位置、姿态（滚转、俯仰、偏航角）变化；同时设置无人机紧急迫降区，配备远程熄火装置，应对突发故障。

3. 数据采集与分析系统

测试数据的精准采集与分析是实验室的核心产出，系统需包含三大模块：

传感器模块：除测试区的风速传感器外，还需在无人机上加装微型传感器（如陀螺仪、加速度计、电流传感器），采集飞行姿态、动力系统负载等数据；所有传感器需同步时间戳，确保数据关联性。

数据存储与传输：采用工业级服务器存储原始数据，传输速率需≥100Mbps，避免数据丢失；同时搭建本地数据库，分类存储不同无人机型号、不同风况下的测试数据，便于后续对比分析。

分析软件：开发或采购专用分析软件，可自动生成 “风速 - 姿态偏差曲线"“风速 - 动力功耗曲线" 等图表，直接输出无人机的抗风等级评定结果；软件需支持数据导出（如 Excel、PDF 格式），满足检测报告编制需求。

三、辅助设施：保障实验室稳定运行

除核心系统外，辅助设施的完善程度决定实验室的运行效率与安全性，需重点关注以下三类：

1. 供电与散热系统

风墙系统（尤其是喷气式风墙）功率ji高（单台高压风机功率可达 50kW 以上），需单独铺设高压供电线路（如 380V 工业电），并配备 UPS 不间断电源，避免突然断电导致测试中断或设备损坏。同时，风墙机房需安装工业级散热风扇与通风管道，将设备运行产生的热量及时排出，维持机房温度在 15-30℃。

2. 环境控制设施

实验室环境（温度、湿度、气压）会影响无人机性能与风速检测精度，需搭建恒温恒湿系统：

温度控制范围：15-25℃，波动≤±2℃；

湿度控制范围：40%-60% RH，波动≤±5% RH；

气压调节：可通过通风系统维持室内气压与室外一致，避免气压差影响气流稳定性。

3. 安全与应急设施

消防系统：测试区与机房需配备干粉灭火器、消防栓，安装烟感与温感报警器，定期开展消防演练；

紧急停止系统：在实验室各区域设置紧急停止按钮，按下后可立即切断风墙电源与无人机动力，应对突发安全事件；

噪音防护：风墙运行时噪音可达 100dB 以上，需对机房进行隔音处理（如安装隔音棉、隔音门），操作人员需配备降噪耳机。

四、运行管理：标准化与可持续性

实验室建成后，需建立标准化的运行管理体系，确保测试流程规范、数据可靠，同时实现长期可持续运营。

1. 测试流程标准化

制定从 “样品接收" 到 “报告出具" 的全流程 SOP（标准作业程序），关键环节包括：

样品登记：记录无人机型号、重量、翼展、动力类型等基础信息，确认测试需求（如最大抗风等级、特定风型测试）；

预处理：检查无人机状态，安装传感器，进行地面通电测试，确保设备正常；

风况测试：从低风速（如 3m/s）开始，逐步提升风速，每级风速稳定运行 5-10 分钟，采集数据；

数据审核：分析测试数据，判断无人机在各风速下的稳定性，确定抗风极限；

报告出具：整理数据与图表，明确抗风等级评定结果，附上原始数据备查。

2. 人员与设备管理

人员资质：操作人员需具备无人机驾驶员证书与实验室安全培训合格证明，熟悉风墙系统与数据采集软件的操作；

设备维护：制定风墙、传感器、服务器等设备的月度、季度维护计划，记录维护日志，及时更换老化部件（如风机滤网、传感器电池）；

安全培训：定期开展实验室安全培训，包括设备应急操作、无人机故障处理、消防知识等，确保人员安全。

3. 未来升级方向

随着无人机技术的发展，实验室需预留升级空间：

风况拓展：增加台风、气旋等ji端风况的模拟能力，满足特种无人机测试需求；

自动化升级：引入 AI 算法，实现无人机自动起飞、测试、降落与数据自动分析，减少人工干预；

多维度测试：增加雨雾、沙尘等环境模拟模块，打造 “风 - 雨 - 沙" 一体化综合测试实验室，提升检测能力。

结语

打造无人机抗风测试风墙实验室，需平衡 “技术先进性、测试真实性、运行安全性" 三大核心需求，从规划阶段明确边界，到建设阶段聚焦风墙与数据系统，再到运行阶段建立标准化体系，每一步均需紧密围绕无人机抗风性能检测的核心目标。通过科学的设计与管理，实验室不仅能为无人机企业提供权wei的检测服务，更能为行业抗风标准的制定提供数据支撑，推动无人机产业向更安全、更可靠的方向发展。
